一、基本參數

• 型號：JKLHYJ
  • J：架空絕緣導線
  • KL：鋁芯
  • HY：硬鋁
  • J：交聯聚乙烯絕緣
• 額定電壓：10kV
• 導體材料：鋁（AL），通常為硬鋁，具有良好的導電性和機械強度。
• 絕緣材料：交聯聚乙烯（XLPE），具有優良的電氣性能、耐熱性能和機械性能，能夠在較高溫度下保持穩定。
• 用途：適用于10kV架空電力線路，用于電能的傳輸和分配。

二、導線規格及技術參數

三、電氣性能

• 額定電壓：10kV
• 長期允許工作溫度：不超過90℃
• 短路時最高溫度：不超過250℃（持續時間不超過5秒）
• 絕緣電阻：在正常工作條件下，絕緣電阻應符合相關標準要求，通常不低于1000MΩ·km

• 擊穿電壓：絕緣層的擊穿電壓應符合10kV電壓等級的要求，確保在額定電壓下安全運行

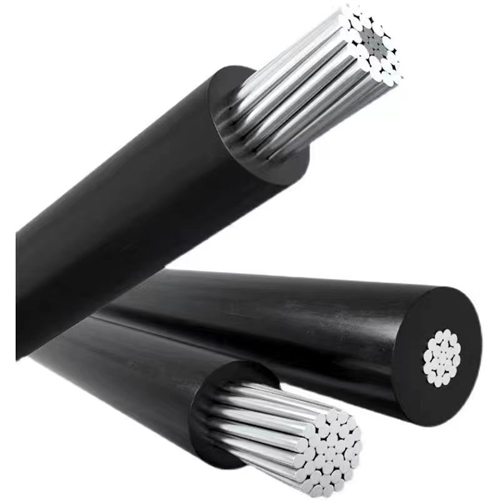

• 廣西電纜廠_10KV架空絕緣導線.

四、機械性能

• 導體拉斷力：如上表所示，不同截面積的導線具有不同的拉斷力，能夠承受一定的機械應力。
• 彎曲半徑：電纜的彎曲半徑應不小于15倍電纜外徑，以確保在敷設過程中不會損壞絕緣層。
• 抗拉強度：導體應具有足夠的抗拉強度，以滿足架空線路的機械要求。

五、使用環境

• 敷設溫度：不低于-20℃。
• 環境溫度：導線能夠在-40℃至+50℃的環境溫度下正常運行。
• 海拔高度：適用于海拔不超過1000米的地區。

六、其他特性

• 顏色：絕緣層通常為黑色或其他符合標準的顏色，以適應不同的使用環境。

• 標志：導線表面應有清晰的制造商標識、型號、規格、額定電壓等信息。

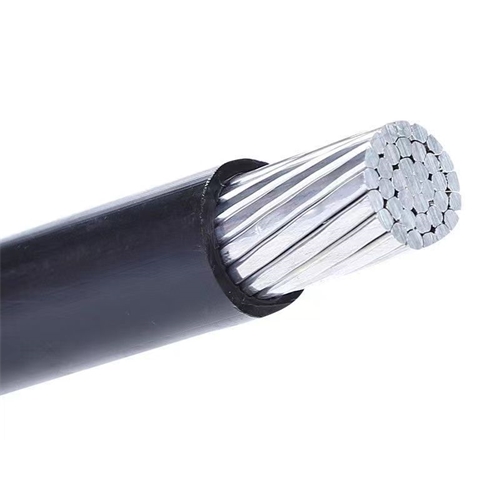

• 南寧電纜廠_架空絕緣導線。

七、選配建議

1. 載流量需求：根據線路的負荷電流選擇合適的導線截面積，確保導線的載流量能夠滿足長期運行要求。
2. 環境條件：考慮使用環境的溫度、濕度、海拔高度、化學腐蝕等因素，選擇合適的絕緣材料和防護措施。
3. 機械強度：根據線路的跨度、風速、覆冰等機械應力條件，選擇合適的導線結構和強度等級。
4. 經濟性：在滿足技術要求的前提下，綜合考慮導線的成本、使用壽命和維護費用，選擇性價比高的產品。
